Familia QB

Serie QB7

Medidores de Espesores por Efecto Hall

dmq Serie QB7 Medidores de Espesores por Efecto Hall
dmq Certificado de conformidad
Irremplazable para medir piezas difíciles.

Determine espesores en todo tipo de piezas no-ferrosas, incluso de geometrías complejas y paredes finas, difíciles de medir con otros métodos, como ultrasonido. Mida botellas PET, envases de vidrio, tambores plásticos, latas de aluminio, gomas y materiales compuestos entre otros.

Se acompaña de un sensor con puntas intercambiables de titanio para cubrir todo tipo de aplicaciones donde se requiera la medición de paredes de hasta 22mm de espesor en forma rápida y sencilla.

PDF Ficha técnica

QB7

Características destacadas

Rango estándar de 0 a 8mm 1

Rango extendido de 0 a 22mm 1

Precisión de 1˜4% según calibración

Puntas intercambiables de titanio

Sensor de acero inoxidable con botón multifunción

Alta velocidad de medición

Alarmas sonora y visual de máximo y mínimo

Medidor de contenido ferroso

Entrada para pedal multifunción

Gabinete de aluminio de gran resistencia

Opera con baterías recargables

Puede operar enchufado 24/7

Memoria de 32000 datos

Salida de datos por USB, RS232 2 y Digimatic® 3

Gráficas y estadística en tiempo real

5 años de garantía en la unidad electrónica

1. Dependiendo del modelo, Vea el apartado Modelos.

2. Cable de salida de datos RS232 no se incluye con la compra del equipo. Puede adquirirlo como accesorio adicional. Vea apartado accesorios.

3. Salida de datos Digimatic® se incluye bajo pedido. Vea apartado Modelos.

Sensor Efecto Hall

Construido en acero inoxidable con punta de titanio intercambiable de alta resistencia al desgaste, asegura una larga vida útil con mediciones precisas y confiables. Posee calibración integrada para garantizar su precisión y botón con funciones asignables

Punta de titanio estándar

Punta con gran resistencia a la abrasión, cubre el rango completo de medición. Rango de medición: 0 a 22mm

Sensor: QBS201 / QBS301

Aplicaciones
Industria del envase:
  • Botellas, frascos y envases de PET y vidrio
  • Latas o recipientes de aluminio
  • Tambores o bidones plásticos
Industria automotriz:
  • Productos de caucho o goma como "tire curing bladders"
  • Uniones o costuras en airbags
Industria aeroespacial y otras:
  • Materiales compuestos y laminados
  • Aleaciones No ferrosas
  • Partes con geometrías complejas
Y prácticamente cualquier pieza en material no-ferroso.
Modelos

Deslice horizontalmente la tabla para visualizar por completo el contenido de la misma.

Modelos

Rango estándar (0 a 8mm)

Rango extendido (8 a 22mm)
QB7 B
QB7 E
Salida de datos

La Serie QB7 ofrece las siguientes salidas de datos:

  • USB para enviar a PC los datos recolectados con el equipo usando nuestro software dmq DataCenter o exportarlos a Excel (cable y software incluidos sin cargo).
  • RS232 para enviar sus mediciones en tiempo real o almacenados en el equipo a cualquier dispositivo como PC o impresora térmica (cable opcional).
  • Digimatic® para el enviar sus mediciones en tiempo real a cualquier aplicación de PC (como Excel o Word) sin la necesidad de instalar ningún software (cable opcional).

IMPORTANTE:

La salida de datos Digimatic® se incorpora a los QB7 únicamente bajo pedido, con lo cual debe ser solicitada al momento de adquirir su QB7.

Compatibles con DataCenter

Todos los modelos permiten conectarse a una PC y gestionar datos con nuestro software dmq DataCenter disponible sin cargo.

Ver DataCenter
Modelos actualizables

¿Cambiaron sus necesidades después de la compra del equipo?

Puede convertir su equipo en un modelo superior con las licencias que permiten actualizarlo agregando las características y funciones del modelo que necesita.

Solicitar actualización
Especificaciones generales de la Serie QB7
Dimensiones

197 x 111 x 65mm
(7.7 x 4.4 x 2.6in)

Peso 4

998g
(2.20lbs)

Rango

0 ˜ 8mm
(0 ˜ 320mil)

0 ˜ 22mm
(0 ˜ 860mil)

Resolución

0 ˜ 2,999mm : 1μm
3 ˜ 22mm : 10μm

(0 ˜ 99.9: 0.1mil)
(100 ˜ 1000: 1mil)

Precisión

1 ˜ 4% según calibración y bolilla

Alimentación

AA x 2 de Ni-MH Recargable por USB
Fuente 5VDC 1AMP

Autonomía

20 Horas 5

Certificaciones

Certificado de Conformidad

4. El peso indicado corresponde solamente a la unidad electrónica con batería.

5. Luz de pantalla apagada.

Listo para usar

Se entregan en un maletín de alto impacto, en su interior encontrará:

  • Unidad electrónica QB7
  • Cargador USB
  • Sensor efecto hall con punta de titanio
  • Pendrive con software dmq DataCenter y manual
  • Cable de conexión para el Sensor
  • Cable USB
  • Maletín con kit de calibración
  • Certificado de conformidad
  • Base de 2 partes para el Sensor

Puede encontrar más videos en nuestro canal de Youtube.

Ir a Youtube
Accesorios
QBS201
QBS201
Sensor Efecto Hall 6

Para QB7 B con punta de titanio estándar.

Rango de medición: 0 a 8mm.
Bolillas: Acero.

6. No incluye el cable para conexión.

QBS301
QBS301
Sensor Efecto Hall 7

Para QB7 E con punta de titanio estándar.

Rango de medición: 0 a 22mm.
Bolillas: Acero y Magnéticas.

7. No incluye el cable para conexión.

QBA201
QBA201
Punta de titanio estándar para sensor efecto hall

Punta con gran resistencia a la abrasión, cubre el rango completo de medición.

Rango de medición: 0 a 22mm
Sensor: QBS201 / QBS301

QBA101
QBA101
Capuchón para puntas de titanio

Construido en acero inoxidable facilita el intercambio y reemplazo de las puntas
Sensor: QBS201 / QBS301

QBA300
QBA300
Soporte de 2 piezas para sensor

Compuesto de una base redonda con cavidades para bolillas y un cilindro roscado a la base para colocar el sensor.

Disponibles certificados de Calibración y Trazabilidad para Kit de calibración. Ver apartado Certificaciones

QBK101
QBK101
Kit de calibración para QB7 B

Incluye maletín alto impacto con:

  • Bolillas de: 1/16" (100pzas) - 1/8" (100pzas) - 3/16" (40pzas) - 1/4" (20pzas)
  • 3 calibradores "cero" para bolillas de: 1/16" - 1/8" - 3/16"
  • Calibradores con patrones de: 0,25mm (9mil) - 0,5mm (19mil) - 1mm (39mil) - 2mm (78mil) - 4mm (157mil) - 6mm (236mil) - 8mm (314mil)
QBK102
QBK102
Kit de calibración para QB7 E

Incluye maletín alto impacto con:

  • Bolillas:
    • Acero de: 1/16" (100pzas) - 1/8" (100pzas) - 3/16" (40pzas) - 1/4" (20pzas)
    • Magnéticas de: 1/16" (40pzas) - 1/4" (20pzas)
  • 3 calibradores "cero" para bolillas de: 1/16" - 1/8" - 3/16"
  • Calibradores con patrones de: 0,25mm (9mil) - 0,5mm (19mil) - 1mm (39mil) - 2mm (78mil) - 4mm (157mil) - 6mm (236mil) - 8mm (314mil) - 10mm (393mil) - 14mm (551mil) - 18mm (708mil) - 22mm (866mil)
QBK103
QBK103
Kit de calibración para cambio a modelo QB7 E

Se vende acompañado de la licencia que convierte su equipo en modelo QB7 E
(Consulte para más información)

Incluye maletín alto impacto con:

  • Calibradores con patrones de: 10mm (393mil) - 14mm (551mil) - 18mm (708mil) - 22mm (866mil)
  • Bolillas magnéticas de: 3/16" (40pzas) - 1/4" (20pzas)
QBR301 | QBR302 | QBR303 | QBR304 | QBK201

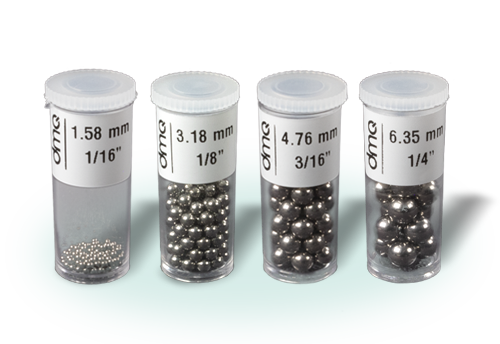

Bolillas de Acero

Disponible en los siguientes diámetros:

  • QBR301: 1.59mm (1/16"): 100 piezas
  • QBR302: 3.18mm (1/8"): 100 piezas
  • QBR303: 4.76mm (3/16"): 40 piezas
  • QBR304: 6.35mm (1/4"): 20 piezas
  • QBK201: Kit de bolillas de acero.
QBR403 | QBR404 | QBK203
Bolillas Magnéticas

Disponible en los siguientes diámetros:

  • QBR403: 4.76mm (3/16"): 40 piezas
  • QBR404: 6.35mm (1/4"): 20 piezas
  • QBK203: Kit de bolillas magnéticas.
QBR201 | QBR202 | QBR203
Calibrador "cero"

Disponible para las siguientes bolillas:

  • QBR201: 1.59mm (1/16")
  • QBR202: 3.18mm (1/8")
  • QBR203: 4.76mm (3/16")
QBR101 | QBR102
Calibrador con galga patrón

Disponible en los siguientes espesores:

  • QBR101: 0.25mm (9mil)
  • QBR102: 0.5mm (19mil)
  • QBR103: 1mm (9mil)
  • QBR104: 2mm (78mil)
  • QBR105: 4mm (157mil)
  • QBR106: 6mm (236mil)
  • QBR107: 8mm (314mil)
  • QBR108: 10mm (393mil)
  • QBR109: 14mm (551mil)
  • QBR110: 18mm (708mil)
  • QBR111: 22mm (866mil)
QBA400
QBA400
Pedal con cable.

Longitud del cable: 2.2m.

Permite asignarle múltiples funciones liberando las manos al operador para facilitar la manipulación de la muestra a ensayar.

QBC303
QBC303
Cable RS232

Para comunicación con cualquier software de adquisición de datos o impresora térmica

QBC304
QBC500
Cable de interfase Digimatic®

Para el envío de mediciones directamente a aplicaciones como Excel o Word sin la necesidad de instalar ningún software en su PC

QBC102
Cable para sonda efecto hall con conectores Lemo

Permite conectar el Sensor con la unidad electrónica.

  • QBC102: Cable con conectores Lemo (1m)
  • QBC103: Cable con conectores Lemo (de 3 a 4,5m)
Certificaciones
Certificaciones incluidas
dmq Certificado de conformidad
Certificado de Conformidad

Este certificado acompaña a todos los equipos DMQ, se confecciona en base a patrones secundarios, procedimientos y estándares internos DMQ.

  • QBF310: Certificado de Conformidad para Unidad electrónica QB7 B
  • QBF311: Certificado de Conformidad para Unidad electrónica QB7 E
Certificaciones opcionales

En forma opcional ofrecemos para kits de calibración Certificados de Calibración y Certificados con Trazabilidad:

Certificados de Calibración para patrones de referencia
Certificado de Calibración

Certificado emitido por un laboratorio externo acreditado por ILAC/OAA, el mismo expresa los resultados de la calibración del instrumentos o patrones según norma ISO/IEC 17025.

Consulte validez del organismo certificador en su región.

  • QBF120: Certificado de Calibración ILAC/OAA para Kit de calibración QB7 B
  • QBF121: Certificado de Calibración ILAC/OAA para Kit de calibración QB7 E
  • QBF122: Certificado de Calibración ILAC/OAA para extensión de Kit de calibración QB7 (QBK103)
Certificados de Trazabilidad para patrones de referencia
Certificado con Trazabilidad

Certificado que se confecciona en base a patrones o instrumentos certificados por laboratorio ILAC/OAA, al Certificado con Trazabilidad se le adjunta copia de los certificados trazables.

  • QBF120: Certificado con Trazabilidad ILAC/OAA para Kit de calibración QB7 B
  • QBF221: Certificado con Trazabilidad ILAC/OAA para Kit de calibración QB7 E
  • QBF222: Certificado con Trazabilidad ILAC/OAA para extensión de Kit de calibración QB7 (QBK103)

Consulte validez del organismo certificador en su región.

Más información acerca de las Certificaciones
