Serie QSV
Medidores de Velocidad de Propagación por Ultrasonido
Rápido, preciso y versátil
Los medidores de velocidad de la Serie QSV son ideales para determinar tipo (gris / nodular) y porcentaje de nodularidad en fundiciones, así como identificar distintos materiales.
Este procedimiento requiere conocer el espesor de la pieza, el cual puede ser ingresado al equipo en forma manual o mediante un calibre para agilizar la medición.
QSV
Características destacadas
Rango de medición
1 a 500mm
Velocidad 100 a 19999m/s
Resolución de 0,01mm
Compatibilidad con calibre digital
Alarmas
Retención del valor mínimo
Memoria de 5000 datos
Calibración AUTO de 1 paso
(sin tecla Cal)
USB para transferencia
de datos 1
Estadísticas básicas en medición
Cálculo y ajuste de velocidad
5 años de garantía en la unidad electrónica
2. Modelo con Datalogger. dmq DataCenter sin cargo.
Transductores
Ofrecemos una amplia variedad de transductores que permiten cubrir un rango de medición de 0,8mm a 500mm en las más diversas atenuaciones, condiciones y materiales.
Transductor 2MHz
Ideal para medir materiales con atenuación y/o grandes espesores.
Transductor de 2MHz Ø12mm. 90°
Rango: 4 a 500mm | Temperatura -10 a 40°C
Transductores 5MHz
Transductores de uso general.
Transductor de 5MHz Ø10mm. 90°
Rango: 1 a 300mm | Temp. -10 a 40°C
Transductor de 5MHz Ø10mm. Recto
Rango: 1 a 300mm | Temp. -10 a 40°C
Transductor de 2MHz Ø12mm. 90°
Ideal para medir materiales con atenuación y/o grandes espesores.
Rango: 4 a 500mm | Temp. -10 a 40°C
Transductor de 5MHz Ø10mm. 90°
Transductor acodado de uso general.
Rango: 1 a 300mm | Temp. -10 a 40°C
Transductor de 5MHz Ø10mm. Recto
Transductor recto de uso general.
Rango: 1 a 300mm | Temp. -10 a 40°C
Interfaz DMQ para conectar calibre digital
Agilice sus mediciones y asegure valores confiables conectando un calibre a su QSV incorporando el cable de interfaz DMQ para ingresar el espesor de la pieza a medir, parámetro necesario para el cálculo de la velocidad ultrasónica.
Disponemos de interfaces DMQ de conexión para calibres digitales InSize y Mitutoyo.
Interfaz DMQ para calibre digital InSize.
Nº Parte: QSC001
Longitud: 1 metro.
(Ej: modelo de calibre 1108-150)
Interfaz DMQ para calibre digital Mitutoyo.
Nº Parte: QSC002
Longitud: 1 metro.
(Ej: modelo de calibre 500-171-30B / 500-172-30B)
Interfaz DMQ para calibre digital InSize.
Nº Parte: QSC001
Longitud: 1 metro.
(Ej: modelo de calibre 1108-150)
Interfaz DMQ para calibre digital Mitutoyo.
Nº Parte: QSC002
Longitud: 1 metro.
(Ej: modelo de calibre 500-171-30B / 500-172-30B)
Listos para usar
Se entregan en un maletín de alto impacto, en su interior encontrará:
- Unidad electrónica QSV
- Gel acoplante
- Transductor de 2MHz
- Cable USB para conexión a PC 5
- Manual de usuario
- Certificado de conformidad
- Pendrive con software dmq DataCenter 5
5. Modelos QSV DL.
Medición - QSV
Detalle maletín QSV B
Detalle maletín QSV DL
Unidad electrónica QSV - Frente y trasera
Unidad electrónica QSV - Alimentación: AA x2
Unidad electrónica QSV - Conectores + Salida de datos USB + salida de interfaz DMQ para calibre
Unidad electrónica QSV - Pie de apoyo regulable
Puede encontrar más videos en nuestro canal de Youtube.
Ir a YoutubeAccesorios y Consumibles
QSS201
Transductor de 2MHz Ø12mm. 90°
Ideal para medir materiales con atenuación y/o grandes espesores.
Rango: 4mm a 500mm | Temp. -10 a 40°C
QSS501
Transductor de 5MHz Ø10mm. 90°
Transductor acodado de uso general.
Rango: 1mm a 300mm | Temp. -10 a 40°C
QSS511
Transductor de 5MHz Ø10mm. Recto
Transductor recto de uso general.
Rango: 1mm a 300mm | Temp. -10 a 40°C
QSC001
Cable de interfaz para calibre digital InSize.
Longitud: 1m
QSC002
Cable de interfaz para calibre digital Mitutoyo.
Longitud: 1m
Gel acoplante
Botella plástica con pico vertedor.
Temperatura de trabajo -10 a 40°C
- QSG005: Botella plástica con pico vertedor 50cc / 1076oz.
- QSG010: Botella plástica con pico vertedor 100cc / 3052oz.
- QSG100: Contenedor plástico de 1kg / 2.02lbs.
- QSG500: Contenedor plástico de 5kg / 11lbs.
QAI001
Impresora térmica para equipos dmq 6
Velocidad: 90mm/s
Resolución: 203dpi
Peso: 134g
Dimensiones: 105 x 75 x 45mm
6. No incluye cable de conexión
QAC001
Cable para conexión de impresora térmica a equipos dmq
Cable adaptador con conector mini USB a mini USB.

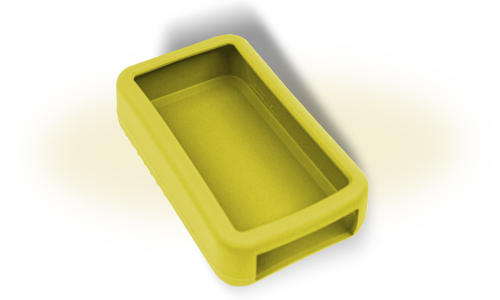

QSP001
Funda protectora de silicona
Color: Amarillo
Certificaciones
Certificaciones incluidas
Certificado de Conformidad
Este certificado acompaña a todos los equipos DMQ, se confecciona en base a patrones secundarios, procedimientos y estándares internos DMQ.
- QSF310: Certificado de Conformidad para Unidad electrónica en modo E1.7
- QSF313: Certificado de Conformidad adicional por Transductor.
7. Para modelos QSV con su transductor principal.
Certificaciones opcionales
En forma opcional ofrecemos Certificados con Trazabilidad para unidad electrónica:
Certificado con Trazabilidad
Certificado que se confecciona en base a patrones o instrumentos certificados por laboratorio ILAC/OAA, al Certificado con Trazabilidad se le adjunta copia de los certificados trazables.
Consulte validez del organismo certificador en su región.
- QSF210: Certificado con Trazabilidad ILAC/OAA para unidad electrónica en modo Eco 18
- QSF213: Certificado con Trazabilidad ILAC/OAA adicional por Transductor.
8. Para modelos QSV con su transductor principal.
