Serie QC3
Medidores de Espesores de Recubrimientos
Rápidos y precisos
Obtenga mediciones precisas sobre bases ferrosas y no ferrosas, si se presentan mediciones en piezas complejas puede medir con nuestras sondas miniaturas o de rango extendido.
Con 3 modos de calibración, estadísticas y memoria de 5000 datos el QC3 ofrece excelentes prestaciones al mejor precio.
QC3
Características destacadas
Sondas estándar con rango de 0 a 1500μm
Acepta sondas con corte en “V” 1
Acepta sondas miniatura 1
Acepta sondas de rango extendido 1
Tecnología CalTag para detectar el tipo de sonda
Mide capa No‑Ferrosa sobre base Ferrosa 2
Mide capa No‑Metálica sobre base No‑Ferrosa 2
Incluye kit de calibración: Base+3 galgas
3 modos de calibración
Memoria para 5000 datos
Salida de datos por USB usando dmq DataCenter 3
Estadística en tiempo real
Cumple normas internacionales
5 años de garantía en la unidad electrónica
1. Modelos de base Ferrosa, Vea el apartado Modelos.
2. Dependiendo del modelo, Vea el apartado Modelos.
3. Modelos con Datalogger. dmq DataCenter sin cargo
Sondas Especiales para base Ferrosa
Las sondas especiales dmq para base Ferrosa están diseñadas para para medir interiores de piezas, piezas pequeñas y de geometrías complejas (Mini-Sondas), para ampliar el rango de medicion a 5mm (Sonda de Rango Extendido) y para medir sobre superficies curvas (Sonda con Corte en "V").
Sondas Especiales
Con nuestras sondas miniatura podrá medir en espacios reducidos, interiores y geometrías complejas, si necesita medir capas gruesas nuestra sonda de rango extendido puede ayudarlo y en superficies curvas el modelo de corte en “V” le facilitará el trabajo.
Sondas Especiales
Sonda Mini recta Ferrosa
Sonda recta miniatura para medir en bordes, interiores, lugares de espacio reducido y geometrías complejas.
Rango:
0 a 750μm
(0 a 29.5mil)
Resolución:
0 a 199,9μm : 0,1μm | 200 a
750μm : 1μm
(0 a 9,99mil : 0,1mil | 10 a 30mil : 1mil)
Precisión:
±1 a 3% o ±2,5μm
(±1 a 3% o ±0,1mil) 4
4. El que sea mayor.
Sondas Especiales
Sonda Mini 45° Ferrosa
Sonda miniatura con punta a 45° para medir interiores, lugares de espacio reducido y geometrías complejas.
Rango:
0 a 750μm
(0 a 29.5mil)
Resolución:
0 a 199,9μm : 0,1μm | 200 a
750μm : 1μm
(0 a 9,99mil : 0,1mil | 10 a 30mil : 1mil)
Precisión:
±1 a 3% o ±2,5μm
(±1 a 3% o ±0,1mil) 4
4. El que sea mayor.
Sondas Especiales
Sonda Mini 90° Ferrosa
Sonda miniatura con punta a 90° para medir interiores, lugares de espacio reducido y geometrías complejas.
Rango:
0 a 750μm
(0 a 29.5mil)
Resolución:
0 a 199,9μm : 0,1μm | 200 a
750μm : 1μm
(0 a 9,99mil : 0,1mil | 10 a 30mil : 1mil)
Precisión:
±1 a 3% o ±2,5μm
(±1 a 3% o ±0,1mil) 4
4. El que sea mayor.
Sondas Especiales
Sonda recta Ferrosa de Rango Extendido
Indicada para la medición de espesores de recubrimientos que exceden a la sonda estándar.
Rango:
0 a 5000μm
(0 a 197mil)
Resolución:
0 a 5000μm : 1μm (en μm)
0 a
0,999mm : 0,001mm (en mm)
1 a 5mm : 0,01mm
(0 a 49,9mil :
0,1mil | 50 a 197mil : 1mil)
Precisión:
±1 a 3% o
±2,5μm
(±1 a 3% o ±1mil) 4
4. El que sea mayor.
Sondas Especiales
Sonda recta con corte en "V"
Para modelos Ferroso y No-Ferroso.
El corte en "V" posibilita la medición sobre superficie curvas.
Cóncava Min R = 45mm, Convexa Min R = 2mm.
Rango:
0 a 1500μm
(0 a 59mil)
Resolución:
0 a 99,9μm : 0,1μm | 100 a
1500μm : 1μm
(0 a 4,99mil : 0,01mil | 5,0 a 60,0mil :
0,1mil)
Precisión:
±1 a 3% o ±2,5μm
(±1 a 3% o ±0,1mil) 4
4. El que sea mayor.
Sonda Mini recta Ferrosa
Sonda recta miniatura para medir en bordes, interiores, lugares de espacio reducido y geometrías complejas.
Rango: 0 a 750μm
(0 a
29.5mil)
Resolución: 0 a 199,9μm : 0,1μm | 200 a 750μm : 1μm
(0 a 9,99mil : 0,1mil | 10 a 30mil : 1mil)
Precisión: ±1 a 3% o ±2,5μm
(±1 a 3%
o ±0,1mil) 4
4. El que sea mayor.
Sonda Mini 45° Ferrosa
Sonda miniatura con punta a 45° para medir interiores, lugares de espacio reducido y geometrías complejas.
Rango: 0 a 750μm
(0 a
29.5mil)
Resolución: 0 a 199,9μm : 0,1μm | 200 a 750μm : 1μm
(0 a 9,99mil : 0,1mil | 10 a 30mil : 1mil)
Precisión: ±1 a 3% o ±2,5μm
(±1 a 3%
o ±0,1mil) 4
4. El que sea mayor.
Sonda Mini 90° Ferrosa
Sonda miniatura con punta a 90° para medir interiores, lugares de espacio reducido y geometrías complejas.
Rango: 0 a 750μm
(0 a
29.5mil)
Resolución: 0 a 199,9μm : 0,1μm | 200 a 750μm : 1μm
(0 a 9,99mil : 0,1mil | 10 a 30mil : 1mil)
Precisión: ±1 a 3% o ±2,5μm
(±1 a 3%
o ±0,1mil) 4
4. El que sea mayor.
Sonda recta Ferrosa de Rango Extendido
Indicada para la medición de espesores de recubrimientos que exceden a la sonda estándar.
Rango: 0 a 5000μm
(0 a
197mil)
Resolución: 0 a 5000μm : 1μm (en μm) | 0 a 0,999mm : 0,001mm
(en mm) | 1 a 5mm : 0,01mm
(0 a 49,9mil : 0,1mil | 50 a 197mil :
1mil)
Precisión: ±1 a 3% o ±2,5μm
(±1 a 3%
o ±1mil) 4
4. El que sea mayor.
Sonda recta con Ferrosa corte en "V"
El corte en "V" posibilita la medición sobre superficie curvas; Cóncava Min R = 45mm, Convexa Min R = 2mm.
Rango: 0 a 1500μm
(0 a 59mil)
Resolución: 0 a 99,9μm : 0,1μm | 100 a 1500μm : 1μm
(0 a 4,99mil : 0,01mil | 5,0 a 60,0mil : 0,1mil)
Precisión: ±1 a 3% o ±2,5μm
(±1 a 3%
o ±0,1mil) 4
4. El que sea mayor.
Sonda recta No-Ferrosa con corte en "V"
El corte en "V" posibilita la medición sobre superficie curvas; Cóncava Min R = 45mm, Convexa Min R = 2mm.
Rango: 0 a 1500μm
(0 a 59mil)
Resolución: 0 a 99,9μm : 0,1μm | 100 a 1500μm : 1μm
(0 a 4,99mil : 0,01mil | 5,0 a 60,0mil : 0,1mil)
Precisión: ±1 a 3% o ±2,5μm
(±1 a 3%
o ±0,1mil) 4
4. El que sea mayor.
Listo para usar
Nuestros equipos se entregan listos para usar. Presentados en un maletín de alto impacto, en el interior encontrará:
- Unidad electrónica QC3
- Cable USB para conexión a PC 9
- Sonda con tecnología Caltag
- Manual de usuario
- Kit de calibración:
Base + 3 Galgas de referencia - Certificado de conformidad
- Pendrive con software dmq DataCenter 9
9. Modelos QC3 DLF y QC3 DLN
Medición de espesor de tungsteno QC3
Detalle maletín QC3 F
Detalle maletín QC3 DLF
Detalle maletín QC3 N
Detalle maletín QC3 DLN
Unidad electrónicaQC3 - Frente y Trasera
Unidad electrónica QC3 - Alimentación: AA x2
Unidad electrónica QC3 - Conector Lemo + Salida de datos USB
Puede encontrar más videos en nuestro canal de YouTube.
Ir a YoutubeAccesorios
QCS204
Sonda recta Ferrosa
Sonda de uso general para bases ferrosas
Rango: 0 a 1500μm (0 a 59mil)
Diámetro: 12mm
QCS304
Sonda recta No‑Ferrosa
Sonda de uso general para bases No‑Ferrosas
Rango: 0 a 1500μm (0 a 59mil)
Diámetro: 12mm
QCS200
Sonda Mini recta Ferrosa
Sonda recta miniatura para medir en bordes, interiores, lugares de espacio reducido y geometrías complejas.
Diámetro: 6mm
Rango: 0 a 750μm (0 a 29.5mil)
QCS220
Sonda Mini 45° Ferrosa
Sonda miniatura con punta a 45° para medir interiores, lugares de espacio reducido y geometrías complejas.
Diámetro: 6mm
Rango: 0 a 750μm (0 a 29.5mil)
QCS210
Sonda Mini 90° Ferrosa
Sonda miniatura con punta a 90° para medir interiores, lugares de espacio reducido y geometrías complejas.
Diámetro: 6mm
Rango: 0 a 750μm (0 a 29.5mil)
Sonda Mini extra larga Ferrosa
Sondas miniatura con longitud a pedido.
Consultar
Diámetro: 6mm
Rango: 0 a 750μm (0 a 29.5mil)
QCS203
Sonda recta Ferrosa de Rango Extendido
Indicada para la medición de espesores de recubrimientos que exceden a la sonda estándar.
Diámetro: 15mm
Rango: 0 a 5000μm (0 a 197mil)
QCS234
Sonda recta Ferrosa con corte en "V"
Sondas con corte en "V” que posibilita la medición sobre superficie curvas.
Cóncava Min R= 45mm |
Convexa Min R= 2mm
Diámetro: 12mm
Rango: 0 a 1500μm (0 a 59mil)
QCS334
Sonda recta No-Ferrosa con corte en "V"
Sondas con corte en "V” que posibilita la medición sobre superficie curvas.
Cóncava Min R= 45mm |
Convexa Min R= 2mm
Diámetro: 12mm
Rango: 0 a 1500μm (0 a 59mil)
QCR100
Base Ferrosa
Base rectangular de 30 x 50mm en acero al carbono.
QCR200
Base No‑Ferrosa
Base rectangular de 30 x 50mm en aluminio
QCR101
Base Ferrosa para sonda de rango extendido
Base cuadrada de 75 x 75mm en acero al carbono.

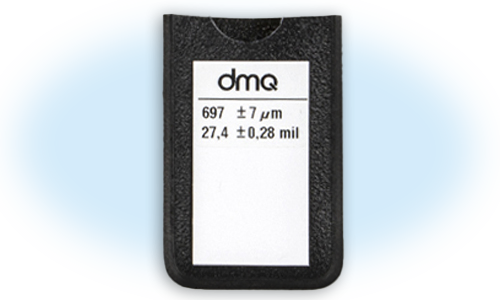

QCR001
Galga plástica para calibración
Consulte espesores disponibles.
QCR003
Juego de Galgas de calibración
Kit de 3 galgas con espesores bajo, medio y alto. Recomendado para calibrar sondas estándar con rango de 0 a 1500μm (0 a 59mil)
QCR005
Juego de Galgas de calibración para rango extendido
Kit de 3 galgas con espesores bajo, medio y alto. Recomendado para calibrar sondas de rango extendido de 0 a 5000μm (0 a 197mil).
QCRF03
Base Ferrosa + Juego de 3 galgas
Base rectangular de 30 x 50mm en acero al carbono + kit de 3 galgas con espesores bajo, medio y alto.
Consulte espesores disponibles.
QCRN03
Base No-Ferrosa + Juego de 3 galgas
Base rectangular de 30 x 50mm en acero al carbono + kit de 3 galgas con espesores bajo, medio y alto.
Consulte espesores disponibles.
QCRF04
Base Ferrosa + Juego de 3 galgas para sonda de rango extendido (QCS203)
Base rectangular de 75 x 75mm en acero al carbono + kit de 3 galgas con espesores bajo, medio y alto.
QAI001
Impresora térmica para equipos dmq 11
Velocidad: 90mm/s
Resolución: 203 dpi
Peso: 134 g
Dimensiones: 105 x 75 x 45mm
11. No incluye cable de conexión

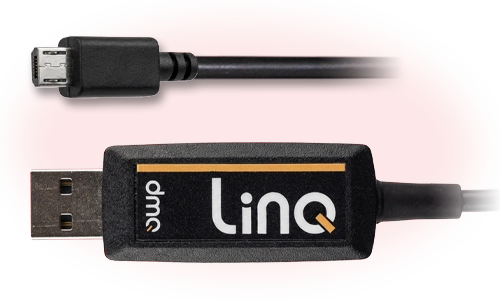

QAC001
Cable para conexión de impresora térmica a equipos dmq
Cable adaptador con conector mini USB a mini USB.
QCP001
Funda protectora de silicona
Color: Gris
Certificaciones
Certificaciones incluidas
Certificado de Conformidad
Este certificado acompaña a todos los equipos DMQ, se confecciona en base a patrones secundarios, procedimientos y estándares internos DMQ.
- QCF310: Certificado de Conformidad para Unidad electrónica QC en modo F o NF
Certificaciones opcionales
En forma opcional ofrecemos para galgas Certificados de Calibración y Certificados con Trazabilidad:
Certificado de Calibración
Certificado emitido por un laboratorio externo acreditado por ILAC/OAA, el mismo expresa los resultados de la calibración del instrumentos o patrones según norma ISO/IEC 17025.
Consulte validez del organismo certificador en su región.
- QCF120: Certificado de Calibración ILAC/OAA para Set de 3 galgas de espesor.10
- QCF121: Certificado de Calibración ILAC/OAA para Galga de espesor.10
10. No incluye galga.
Certificado con Trazabilidad
Certificado que se confecciona en base a patrones o instrumentos certificados por laboratorio ILAC/OAA, al Certificado con Trazabilidad se le adjunta copia de los certificados trazables.
Consulte validez del organismo certificador en su región.
- QCF210: Certificado con Trazabilidad ILAC/OAA para Unidad electrónica en modo F o NF.
Normas Internacionales
ISO 2178
Modelos: QC3 F - QC3 DLF
ISO 2360
Modelos: QC3 N - QC3 DLN
ASTM D7091 / ASTM E376
Modelos: Todos
ASTM D1186
Modelos: QC3 F - QC3 DLF
ASTM D1400 / ASTM B244
Modelos: QC3 N - QC3 DLN
